Tecnología LIDAR
LIDAR, en sus siglas en inglés, es una abreviación de “Light Detection and Ranging” lo que significa que un dispositivo permite determinar la distancia desde un emisor láser a un objeto o superficie utilizando un haz láser.
De esta manera, la distancia al objeto se determina midiendo el tiempo de retraso entre la emisión del pulso y su detección a través de la señal reflejada.

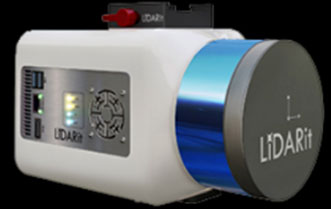

ICASA cuenta con un sistema LIDAR del fabricante LiDARit, cuyo headquarters se encuentra en la ciudad de Orlando, Florida, USA. El modelo del mismo es el Explorer R.
El mismo cuenta con las siguientes características:

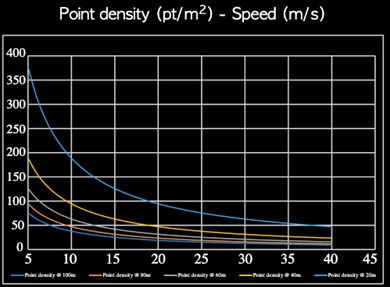

Dependiendo del tipo de proyecto y necesidad de detalle de vectores en la planimetría, se establece la altura y velocidad de vuelo. A menor altura y más lenta velocidad de vuelo, más puntos por m².

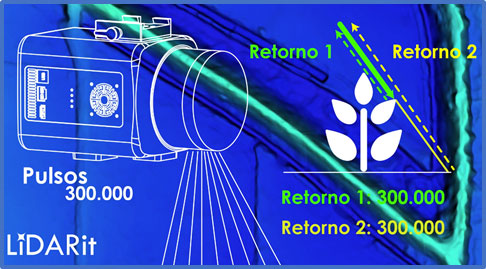

El Explorer R cuenta con dos ecos de retorno y emite 300.00 pulsos por segundo. De esta manera, es capaz de detectar distintas profundidades y por tanto diferenciar, luego del post-proceso, nube de puntos clasificada en terreno, vegetación, construcción, etc.

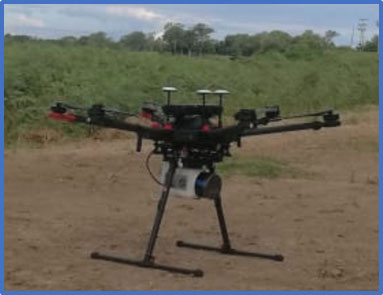

ICASA también cuenta con un Drone profesional del reconocido fabricante asiático DJI modelo Matrice M600 Pro. El sistema LiDARit se monta en el drone, cuya autonomía de vuelo es de 18 minutos, llegando a cubrir más de 50 hectáreas.

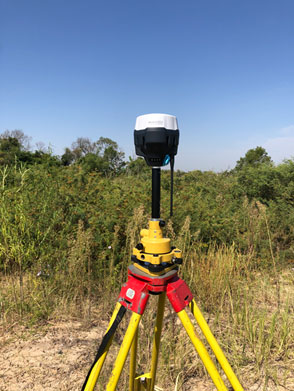

Durante los vuelos, en el suelo se instala un receptor GNSS que graba las efemérides en formato RINEX para luego corregir la trayectoria de vuelo a través de PPK (post-processing kinematic). Para ello, ICASA cuenta con receptores GNSS multi-frecuencia del fabricante EMLID, modelo RS2.
Productos Entregables
Luego de realizar los vuelos, los archivos bases son enviados al fabricante LiDARit para su post proceso, y los productos son los siguientes:

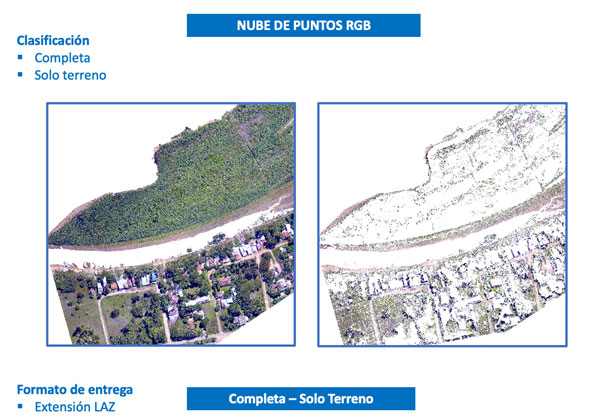

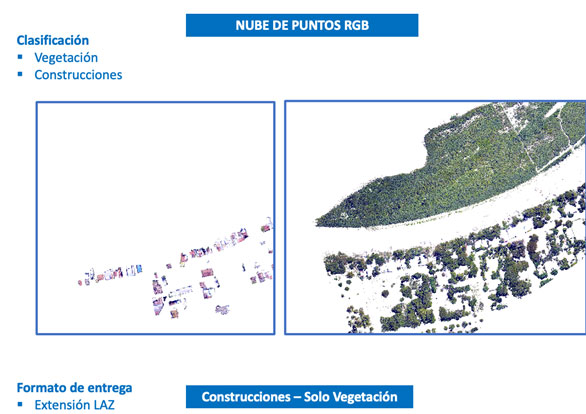

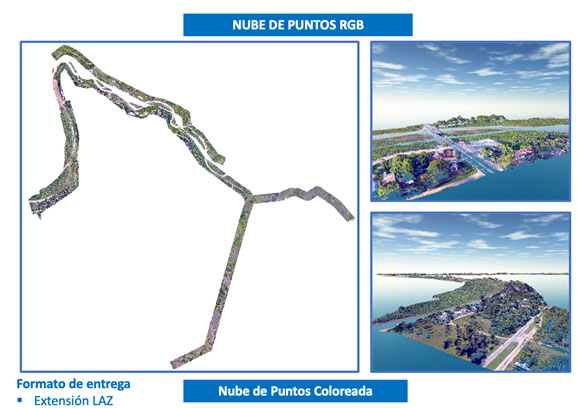

- Nube de Puntos Coloreadas y Clasificas

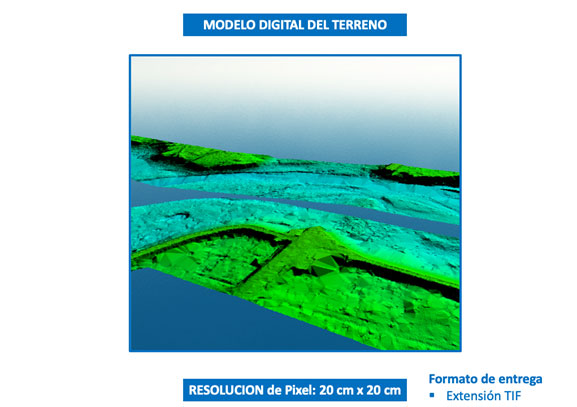

- DMT – modelo digital del terreno

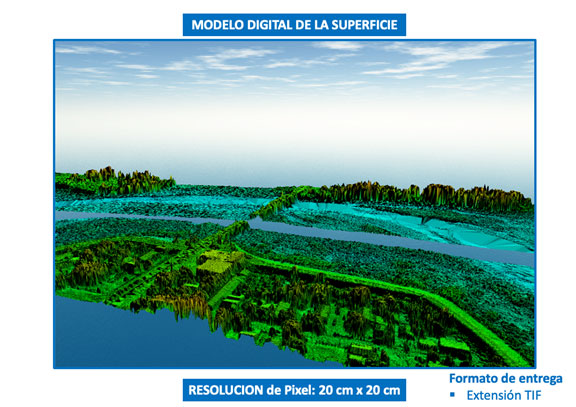

- DMS – modelo digital de la superficie

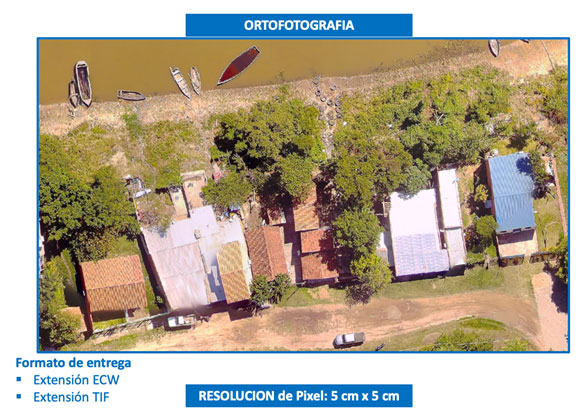

- Ortofotografía – 4 a 5 cm por píxel

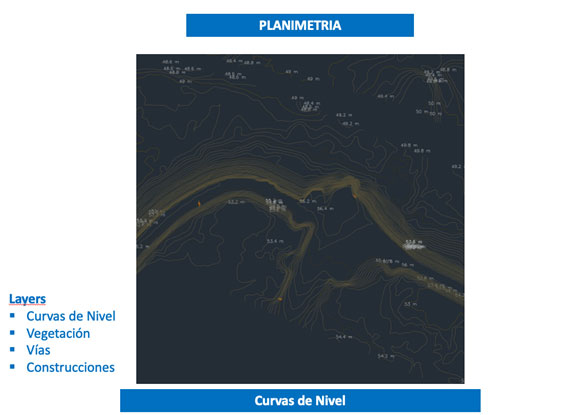

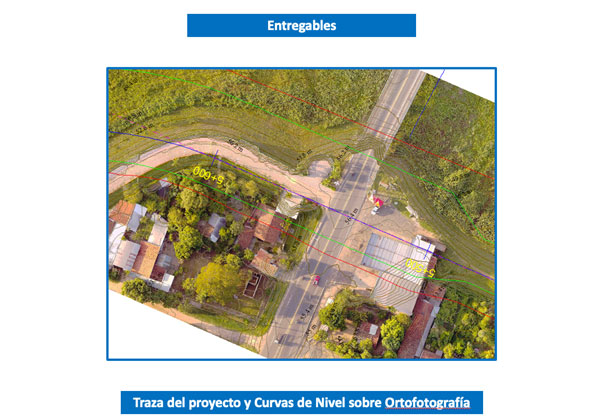

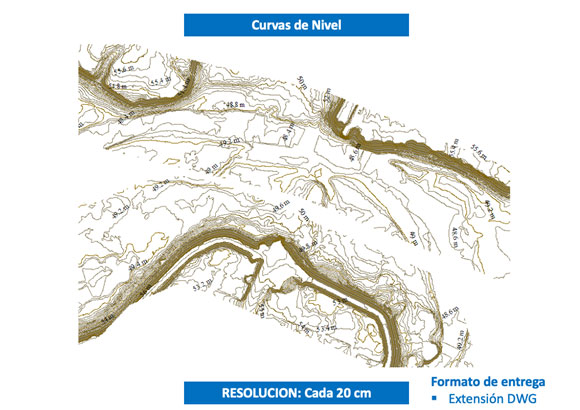

- Curvas de nivel – en formato DWG

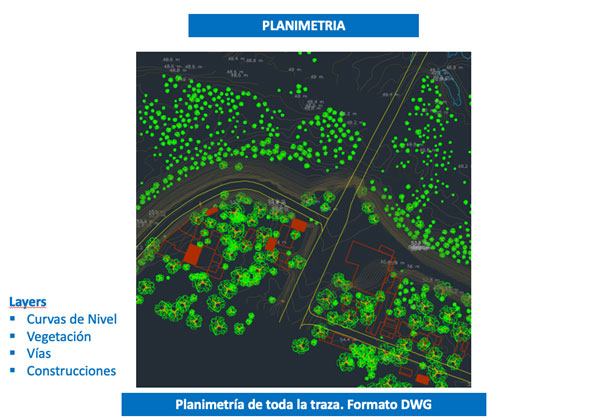

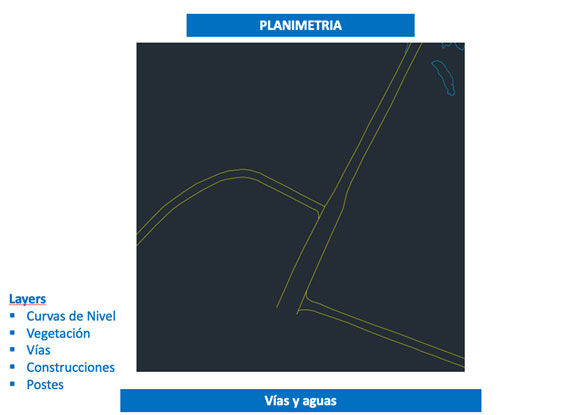

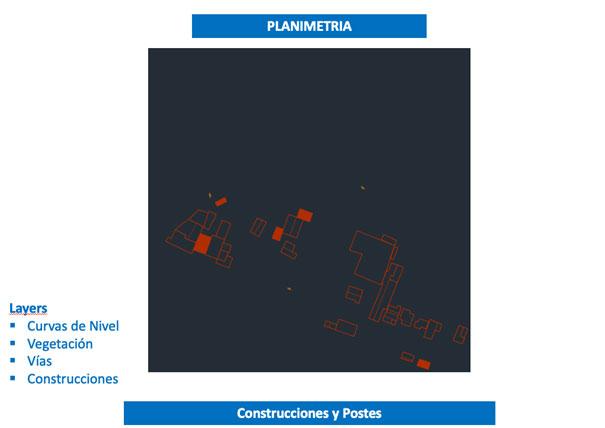

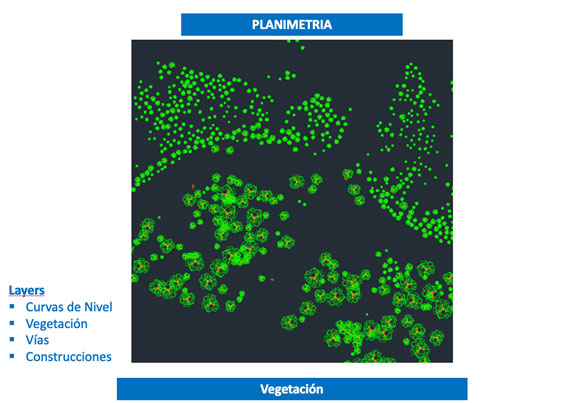

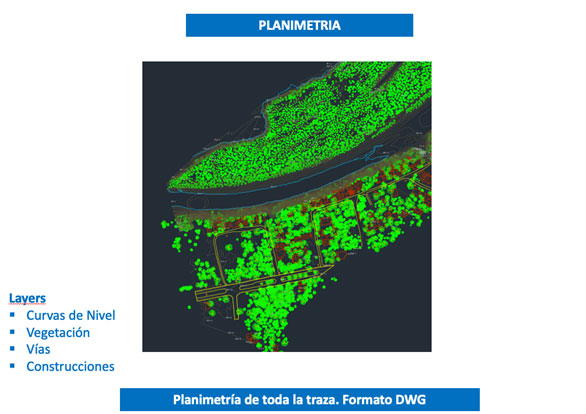

- Planimetría – en formato DWG con vectorización de construcciones y postes de luz
Ejemplos de Entregables
